Arduino + Controller PS2 + lib


Avant toute chose j'aimerai dire un grand merci a Billporter, c'est grâce au fruit de son travail que je peux vous présenter ce qui suit.
Ce qui suit est un avant gout du projet. Je vais vous présenter comment j'ai fait pour acquérir les données de la manette PS2.
Suivez moi...

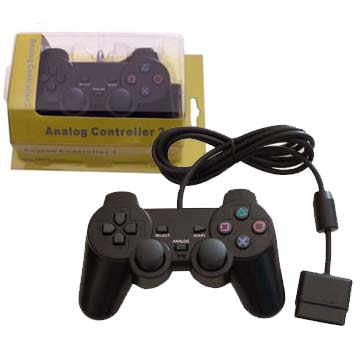

Voici le résultat final en image:







Donc pour arriver à ce résultat, il vous faut :

  • 1 ADUINO
  • 1 manette PS2
  • Fils
  • 1 plaque d'essai sans soudure ( ou fer a souder et étain pour réaliser le schéma)
  • 2 résistance de 5.6 Kohm
  • 1 résistance de 860 ohm
  • 1 résistance de 10 Kohm
  • le logiciel Arduino V10
  • la bibliothèque PS2X_lib ( qu'il faudra placer dans le dossier .../arduino-1.0\libraries)
    • Radiocommande rf Arduino


Réalisez ce Schéma :






Ensuite, lancez le logiciel ARDUINO V10

Dans le menu "file" =>"open" =>  Trouvez ce fichier : ..."\arduino-1.0\libraries\PS2X_lib\Examples\PS2X_Example\PS2X_Example.pde"

Transférez le dans votre ARDUINO

Enfin, lancez le "Serial Monitor" paramétrez le baud a "57600"

Vérifiez que vous avez ceci quand vous appuyiez sur les touches de la manette:


Amusez vous bien. En cas de problème n'hésitez pas a utiliser les commentaires.
